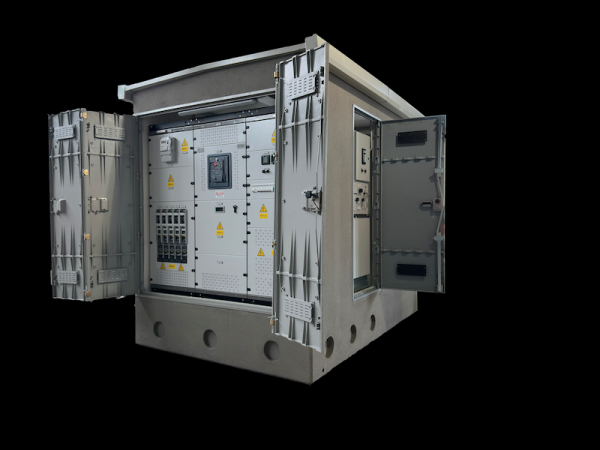

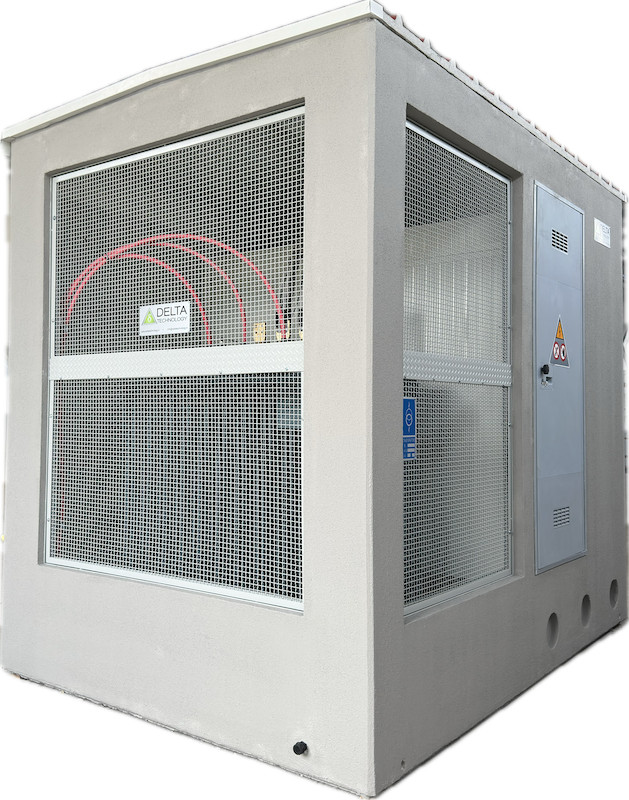

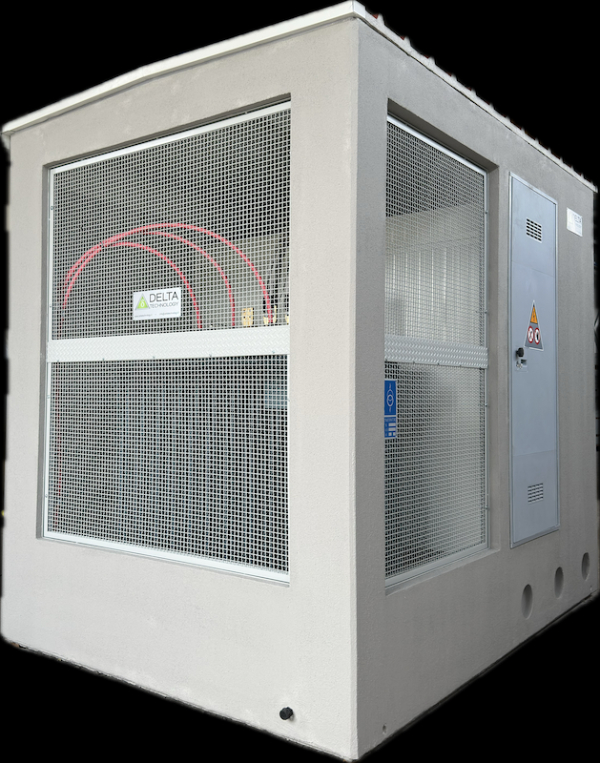

Serie HSS - Hybrid Sub Station
La nuova Serie HSS - Hybrid Sub Station - è l'innovativa soluzione che unisce la robustezza di una struttura in Cemento Armato Vibrato (CAV) con la versatilità di elementi in acciaio, dando vita a una soluzione compatta, leggera, performante e rispettosa dell'ambiente.
La caratteristica Plug&Play è uno dei suoi principali punti di forza: completamente prefabbricata in stabilimento, questa cabina non richiede lavorazioni in cantiere riducendo così costi, tempi e complessità di installazione. Con dimensioni di soli 3,5 x 2,5 x 3 metri e un peso complessivo di 5,5 tonnellate (contro le 15 t della Serie CSS), la cabina offre la possibilità di ospitare tutte le apparecchiature elettromeccaniche necessarie ottimizzando al massimo lo spazio a disposizione.

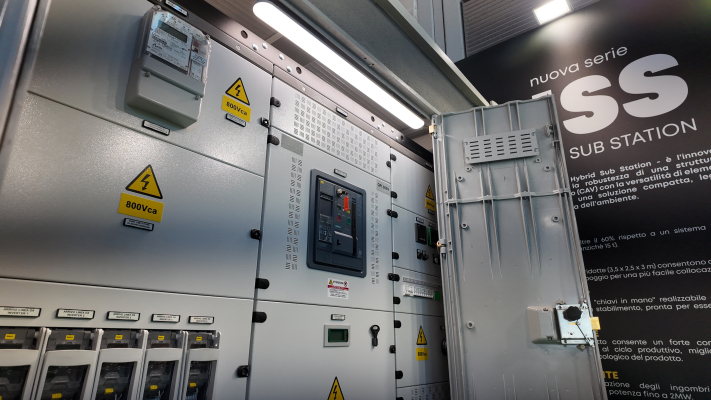

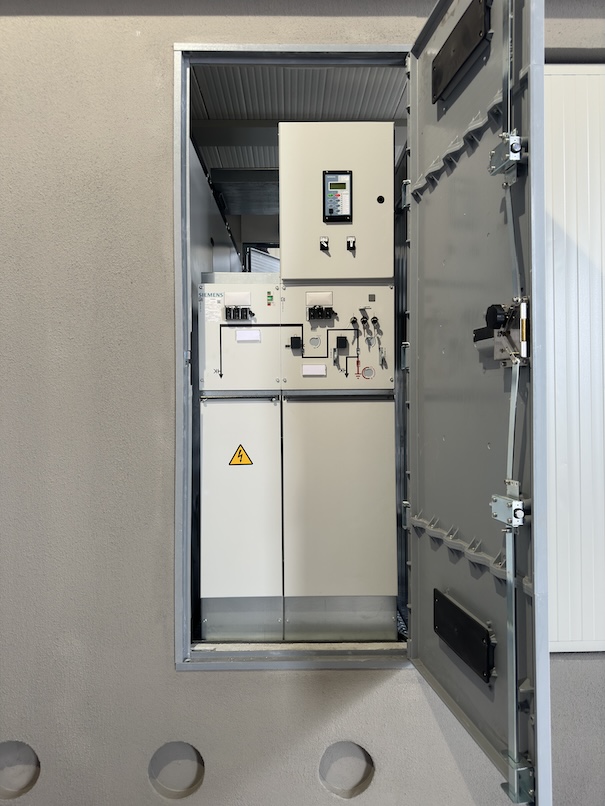

All’interno della cabina trovano agilmente posto le apparecchiature quali il Quadro di Media Tensione con funzione Dispositivo Generale, il Trasformatore MT/BT e il Quadro di Bassa Tensione.

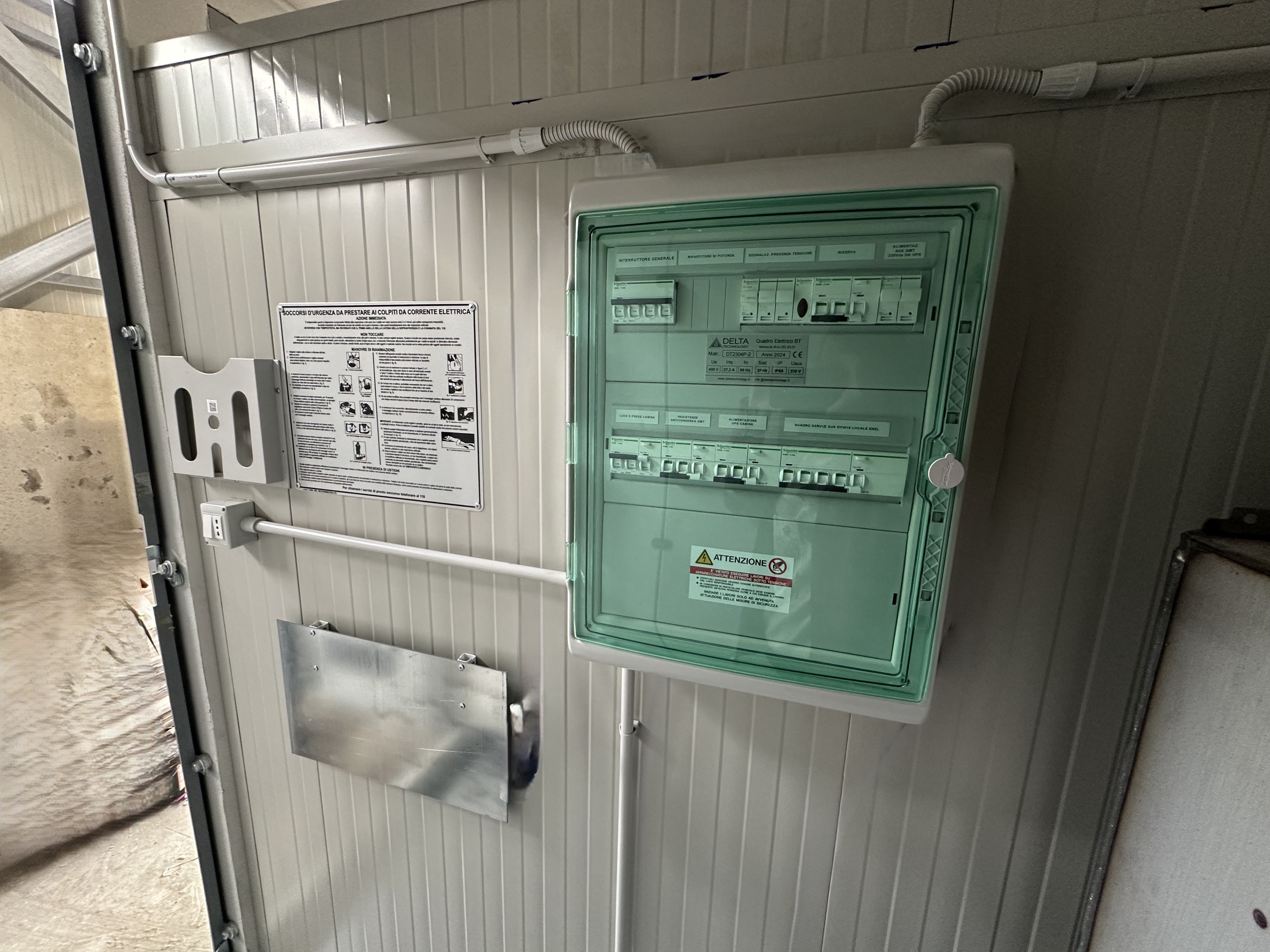

Le apparecchiature sono appositamente posizionate in modo da essere manovrate dall’esterno. Infine, un vano accessibile ospita un Quadro Servizi Ausiliari di Cabina.
Caratteristiche tecniche
- Struttura involucro: Cemento Armato Vibrato (CAV);
- Copertura: Asportabile / Acciaio tipo sandwich;
- Tipologia materiale: CLS Rck 40N/mmq (C32/40 secondo UNI 11104 e DM 14/1/2008);
-
Lunghezza: 3,5 m;
-
Dimensioni esterne: altezza massima: 3,2 m;
-
Spessore pareti esterne / base: 7÷9 cm / 10 cm;
-
Peso completo di infissi: 5,5 t;
-
Infissi Vetroresina / Acciaio: GZ200 verniciato;
-
Temperatura ambiente di esercizio: Da -20 a 50 °C;
-
Rivestimento esterno box: Rivestimento murale plastico idrorepellente;
-
Grado di protezione: Vano Utente IP33D / Vano Trafo con TR Ermetico IP11;
-
Sistemi di aerazione: Naturale / forzata.
